一、用途

   GCK1、GCL1、GCJ1系列低壓抽出式開關柜適用于交流50、60Hz，額定工作電壓380V、660V，額定電流6300A及以下的三相四線制及三相五線制的低壓配電系統中作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）之功能，并可設計成固定柜和抽屜柜混合型系統，可滿足不同的供配電需要。

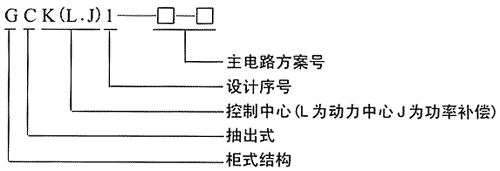

二、型號含義


三、使用條件


     3.1周圍空氣溫度不高于+400C,，且24小時內平均溫度不超過+350C，不低于-50C，在儲存、運輸條件下最低溫度為–300C）
     3.2海拔：不超過2000m
     3.3空氣清潔，相對濕度在最高溫度+400C 時不超過50％，在較低溫度時允許有較高的相對溫度，如+200C時為 90％。
     3.4沒有火災，爆炸危險，嚴重粉塵，劇烈震動，雨水侵襲的戶內。
   若上述使用條件不能滿足，應由用戶和制造廠協商解決。


四、主要技術性能及特點

    4.1本產品符合IEC60439國際標準和GB7251國家標準及JB/T9661專業標準。
    4.2在PC方案中，具有6300A以下受電、母聯、饋電等功能，選用國產ZW1和CW1、進口ABB公司、法國施耐德、德國西門子等空氣斷路器作為主開關，操作方便，安全可靠。
    4.3在MCC方案中，具有630A以下饋電、照明、電動機控制、無功功率補償?shù)裙δ埽x用國產SM30系列產品及進口的ABB公司，法國施耐德公司、德國西門子公司塑殼開關作為主開關。
    4.4受電主開關具有瞬時、短延時及載保護，客戶可以根據系統需要，選擇保護型式，且有自投、無自投和切換控制客戶選用。
    4.5水平母線具有單母線分段和不分段兩種，當采用單母線分段時，母線開關具有自投、無自投和切換控制。
    4.6電動機控制回路具有短時、瞬時、過載、欠壓、釋壓及斷相保護，交流接觸器可以采用無聲運行，具有節能作用。
    4.7超過本樣本所列電動機控制容量，可用插入式開關固定式安裝。
    4.8我公司可以根據用戶的需要，生產非標準產品。本產品為三相五線制，可以滿足不同客戶的需要。
    4.9根據IEC標準和元件特征，本產品降容系數為0.7-0.8。
